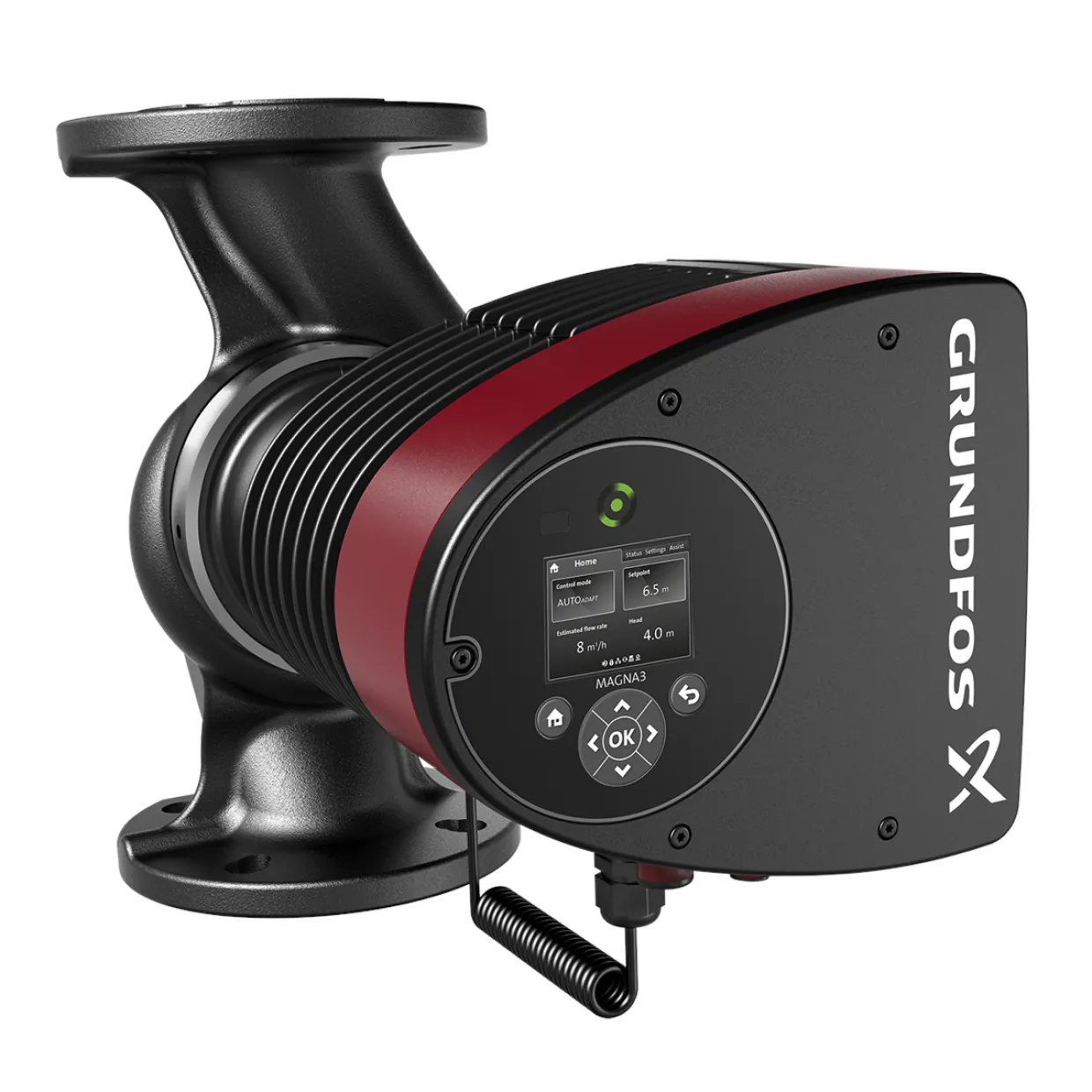

Magna3 F

MAGNA 3-pumparna har en revolutionerande motorkonstruktion där rotorn är baserad på permanentmagnetteknologi. Detta koncept möjliggör högre verkningsgrad med större energibesparningar än hos de flesta andra varvtalsreglerade cirkulationspumpar på marknaden. Med värmeenergimätare (komplettera med temperaturgivare), loggfunktion och maxflödesbegränsing. Den mångsidiga cirkulationspumpen MAGNA3 är premiumvalet när styrning och övervakning av system är av vikt. MAGNA3 har stöd för fieldbus via olika CIM moduler (tillbehör) och har en TFT-display för intuitiv konfiguration av de intelligenta funktionerna.

Med sin oöverträffade energieffektivitet, inbyggd funktionalitet som ersätter systemkomponenter är MAGNA3 mycket lämplig för anläggningar med krav på hög funktionalitet och kommunikationsmöjligheter.
Denna pump passar perfekt till både värme- och kylsystem, vilket gör den till det självklara valet för nästan alla byggprojekt, gamla som nya.

MAGNA3 är en våtlöpande pump, motor och pump utgör en integrerad enhet utan axeltätning och med endast två packningar för tätning. Lagren smörjs av den pumpade vätskan. Det nyutvecklade spännringen med endast en skruv gör det möjligt att mycket enkelt vrida pumphuvudet. En pump utan krav på underhåll och med extremt låg livscykelkostnad.

MAGNA3 karakteriseras av följande:
– Styrning integrerat i kontrollboxen
– Inställningar direkt på kontrollboxenvia grafisk display
– Kontrollbox förberedd för buskommunikation (modulkort krävs för resp. bus-språk)
– Inbyggd differenstrycks- och temperatursensor
– Pumphus av gjutjärn eller rostfritt stål (Beroende på modell)
– Luftkyld elektronik
– 1-Fas pump

Fördelar och reglertyp:
– AUTOADAPT
– FLOWADAPT och FLOWLIMIT
– Proportionaltrycksreglering
– Konstanttrycksreglering
– Drift på konstantkurva
– Drift på max- eller minkurva
– Automatisk nattsänkning
– Inget behov av externt motorskydd
– Levereras med isoleringskåpor för drift i värmesystem
– Stort temperaturområde (Där medietemperatur och omgivningstemperatur är oberoende av varandra)
– Trådlöst med Grundfos GO fjärrkontroll-Mi 301
– Fieldbus-kommunikation via CIM-moduler
– Digitala ingångar
– Reläutgångar
– Analog ingång

Motor och elektronisk styrning:
MAGNA3 har en inbyggd 4-polig synkron, permanentmagnet-motor (PM motor). Denna motortyp karakteriseras av högre verkningsgrad än en traditionell asynkronmotor. Pumpens varvtal styrs av en integrerad frekvensomformare. Pumpen har inbyggd differenstrycks- och temperatursensor.

Tekniskt:
– Nominellt flöde: 4.71 m³/h
– Nominrellt tryck: 4.77 m
– Max. tryck: 60 dm
– TF klass: 110
– Approvals: CE,VDE,EAC,MOROCCO,UKCA,TSERCM,UkrSEPRO
– Modell: E
